亚洲国产综合自在线另类,欧洲亚洲另类一区在线观看,日韩Aⅴ无码精品久久人,国产尤物日韩在线观看一区

1、雙組份涂料的配制及使用：

本廠所生產的雙組份防腐涂料，其配制方法如下：

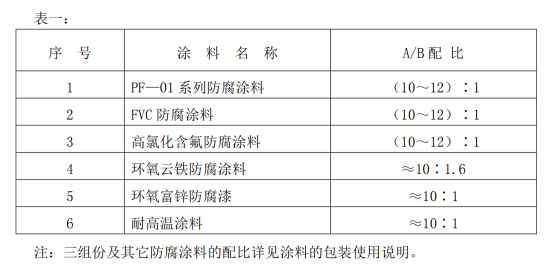

1) A、B 組份配比見表一。

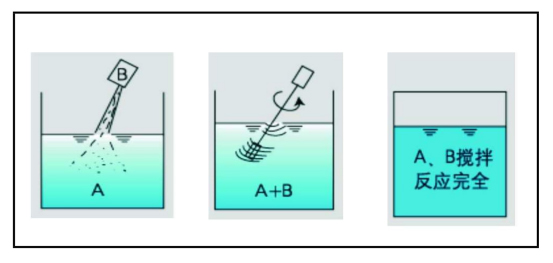

2) 將 A、B 用電動攪拌器攪拌均勻，停放 10～30 分鐘待反應完全（視氣溫而定，溫度低時間長）方可使用。



3) 涂刷時縱橫交錯反復涂刷，可用刷涂、輥涂或無氣噴涂。



4) 配制好的涂料，應在 4～8 小時內用完，并隨時將料桶蓋好，以防溶劑揮發。



5) 如溶劑揮發涂料增稠，則可用稀釋劑（0～10%）(以涂料的重量計)進行適當調合。稀釋劑的加入量原則以涂料的溶劑揮發量（保持原始稠度）進行控制，若采用噴涂施工，則應另加 10～15%（以涂料的重量計）的稀釋劑進行稀釋，其加入的量以噴咀能正常霧化、料漿不流掛進行控制。



6）噴涂施工的漆膜厚度比刷涂或輥涂施工的漆膜厚度下浮 5%左右，因此，在設計的總漆膜厚度要求下，噴涂道數相對於刷涂或輥涂道數應作調整。



2、單組份防腐涂料使用前必須攪拌均勻方可涂刷，詳見包裝使用說明。



3、本涂料配制簡單，應隨配隨用，配制好的涂料須在 4～8 小時內用完，否則會發生膠凝難以涂刷而影響涂裝的表面質量。



1) 天氣氣溫高、干燥，配制后應在 4 小時內用完。

2) 天氣氣溫低，配制后可在 8 小時內用完。

3)夏季施工時，若涂料明顯變稠，可加入適量的專用稀釋劑進行調配。

4)如一次配制的量大，應將貯料桶蓋好，以防溶劑揮發
